Separatori idraulici
Interfacce idrauliche per la separazione del circuito primario e secondario
Plus
A completamento delle centrali termiche realizzate con i nostri moduli termici a basso contenuto d’acqua (SMILE ENERGY MK, SMILE ENERGY TK e MCI), Baltur propone una vasta gamma di separatori idraulici: EQUILIBRATORI, SCAMBIATORI A PIASTRE SALDOBRASATE e SCAMBIATORI A PIASTRE ISPEZIONABILI.
Le interfacce idrauliche permettono la separazione dei circuiti primario e secondario per proteggere gli scambiatori interni ai moduli termici e per permettere ai vari circolatori presenti nell’impianto di lavorare in maniera indipendente e non conflittuale tra loro.
Caratteristiche Principali

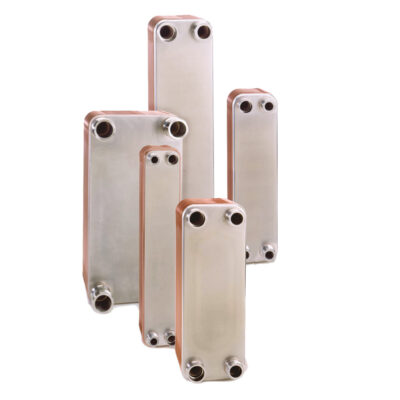

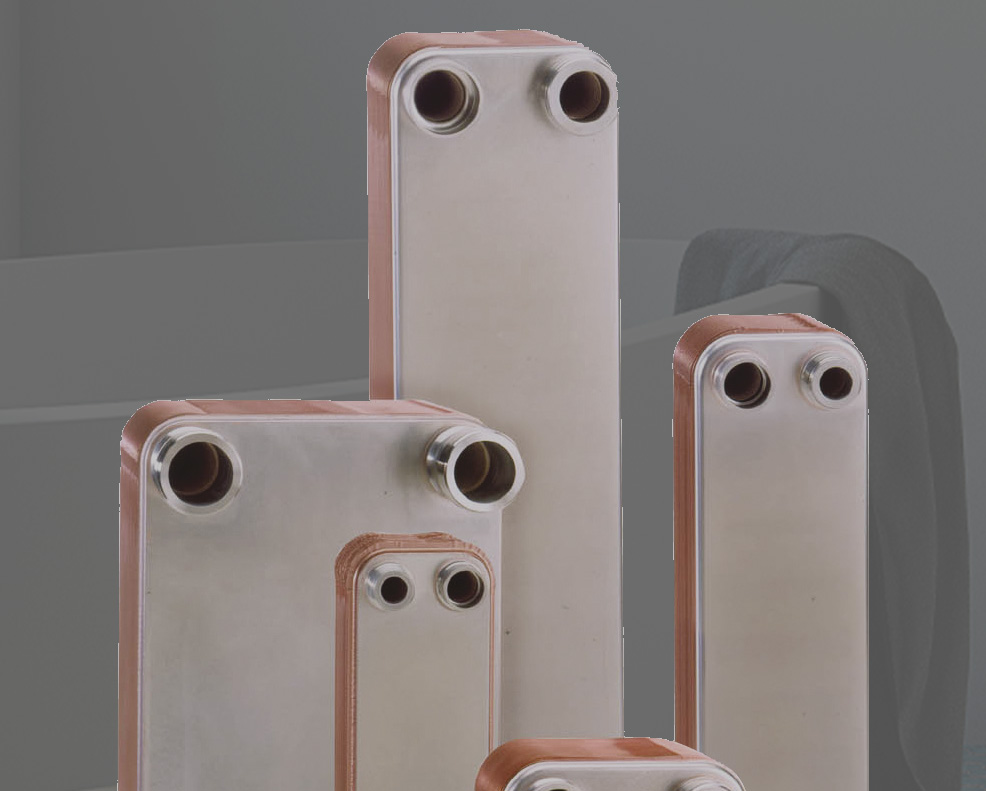

SCAMBIATORI A PIASTRE SALDOBRASATE – Serie SSB
Gli scambiatori di calore saldobrasati Baltur sono concepiti con estrema attenzione alla qualità dei componenti e al processo di brasatura, ottenendo così un prodotto estremamente affidabile. La geometria delle piastre permette di ottenere elevate prestazioni in termini di scambio termico, ridotte perdite di carico e una elevata resistenza alle alte temperature e pressioni.
Caratteristiche costruttive:
- Piastre corrugate in acciaio INOX AISI 316L
- Connessioni idrauliche in acciaio INOX AISI 316
- Brasatura delle piastre con utilizzo di rame
- 4 connessioni idrauliche con attacchi filettati M (G’’)
- Range di temperatura di utilizzo -160°C/195°C
- Massima pressione di esercizio 30 bar
- Kit coibentazione accessorio

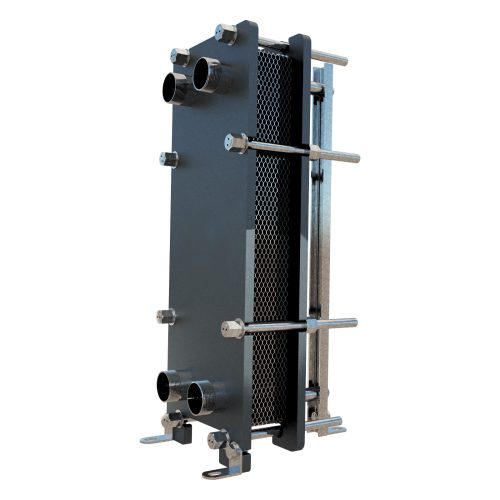

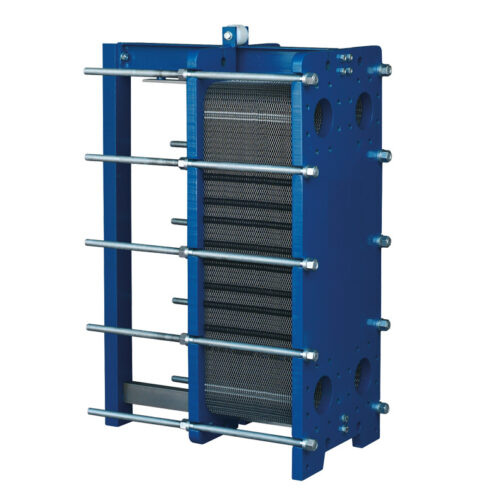

SCAMBIATORI A PIASTRE ISPEZIONABILI – Serie SII PRO
Gli scambiatori di calore ispezionabili Baltur sono progettati per impianti termici ad alto valore tecnologico dove, oltre alla prestazione, è richiesta la possibilità di eseguire una manutenzione periodica del circuito idraulico e dei suoi componenti. Qualità dei materiali, soluzioni di assemblaggio e sviluppo dei componenti garantiscono un’elevata affidabilità e un’elevata efficienza di scambio termico.
Caratteristiche costruttive:
- Telaio composto da piastre in acciaio P 355 NH
- Piastre in acciaio AISI 304
- Guarnizioni in EPDM (temperatura massima 150°C)
- Sistema di serraggio delle piastre tramite tiranti in acciaio A 193 B7
- 4 connessioni idrauliche
- Range di temperatura di utilizzo -10°C/110°C
- Massima pressione di esercizio 10 bar
- Kit coibentazione accessorio

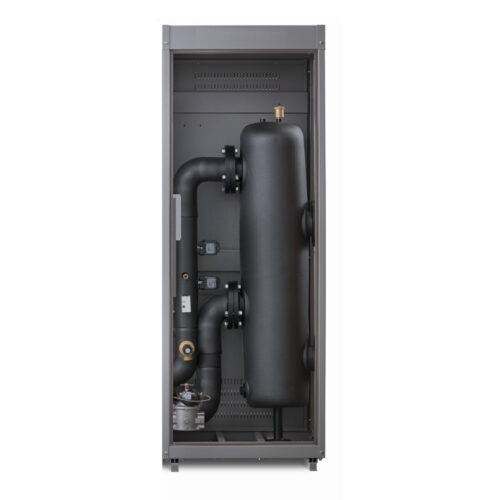

EQUILIBRATORI DI PORTATA
Gli equilibratori di portata Baltur svolgono un ruolo fondamentale per garantire l’efficienza dell’impianto permettendo una corretta distribuzione del flusso d’acqua verso tutti i diversi elementi del sistema.
Un flusso bilanciato consente di mantenere la stabilità del sistema in caso di variazioni di portata, previene inoltre il sovraccarico di alcuni componenti e l’usura precoce di circolatori e valvole, allungando di fatto la vita dell’impianto.
In ultima analisi, nel caso di impianti di riscaldamento/raffrescamento con più circuiti, gli equilibratori di portata garantiscono una distribuzione uniforme del fluido termovettore in tutti gli ambienti migliorando il comfort e il risparmio energetico.
